以下參數為標準參數展示，可根據客戶具體需求定制，來電咨詢更加及時回復：0591-83841511

本傳感器無線校準，也無需用戶手動校準，系統采用自適應測量，無需LD值校準。

熒光式光纖溫度傳感器產品功能

該產品適用：高電壓、強磁場、易燃易爆的測溫場合.例如:軌道交通干式變壓器等電氣設備的高壓熱點測溫,光伏設備、開關柜高壓觸點等特殊環境測溫。

咨詢熱線：0591-83841511

光纖引出線對地距離為0.4m的情況下，耐受工頻電壓100KV,持續時間5分鐘。

SR-G熒光式光纖溫度傳感器也是獨立的測溫系統，作為獨立的傳感器配件嵌入到華光天銳科技公司的光纖測溫儀表中，亦可作為獨立的測溫產品接入到其他儀表或系統中，只需系統提供DC5V電源和USART串口接口。

光纖探頭

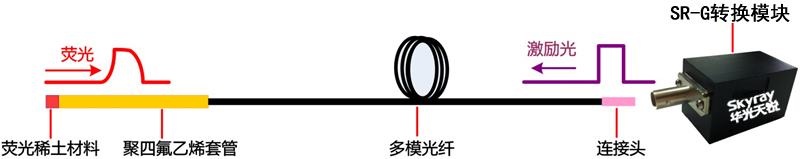

光纖探頭由ST接頭、光纖光纜、末端感溫端三部分組成。ST接頭是與光電模塊的連接部分；光纖光纜為傳光部分，內部為石英光纖，石英光纖外部有涂覆層和包層，最外部為特氟龍保護套；末端感溫端含有感溫稀土材料，用于產生含有溫度信息的光信號；光纖整體耐200℃高溫，外表直徑為3mm。長期彎曲半徑13.2cm。短期彎曲半徑4.4cm。光纖引出線對地距離為0.4m的情況下，耐受工頻電壓100KV，持續時間5min。

光電轉換模塊

尺寸大小：44mm*22mm*22mm

光電轉換模塊為電子產品。發送、接收并解析熒光光纖傳回的含有溫度信息的光信號。提供兩個φ2mm安裝孔。DC5V供電，USART串口輸出溫度數據。每個模塊含有獨立的通訊地址，可組網。

熒光式光纖傳感探頭介紹

光纖探頭由ST接頭、光纖光纜、末端感溫端三部分組成。ST接頭是與光電模塊的連接部分；光纖光纜為傳光部分，內部為石英光纖，石英光纖外部有涂覆層和包層，最外部為特氟龍保護套；末端感溫端含有感溫稀土材料，用于產生含有溫度信息的光信號；光纖整體耐200℃高溫，外表直徑為3mm。長期彎曲半徑13.2cm。短期彎曲半徑4.4cm。光纖引出線對地距離為0.4m的情況下，耐受工頻電壓100KV，持續時間5min。

熒光光纖測溫探頭具有電絕緣性好、抗電磁干擾、抗化學腐蝕、無污染等許多其它測溫傳感探頭所無法比擬的優點，使得熒光傳感探頭不但在生物、醫學等諸多領域應用，在電力工業也有著廣泛的應用前景，它主要用于:電氣設備高壓儀器溫度測量，發電機診斷系統及變壓器繞組間的溫度測量，高壓斷路器觸頭溫度測量，高壓電纜接頭溫度測量等。

熒光測溫的優勢明顯，非常適合在高壓電磁場環境中，例如變壓器繞組溫度、開關柜觸頭溫度以及高壓電纜接頭溫度等應用。目前市場上廣泛使用的熒光光纖測溫裝置有3路、4路、6路、9路、12路、16、17、32等多通道的測溫裝置，可以在開關柜觸點、母排溫度、干式變壓器繞組測溫等有著廣泛的應用。

32通道熒光光纖測溫主機技術參數

以下參數為標準參數展示，可根據客戶具體需求定制，來電咨詢更加及時回復：0591-83841511

注：DC24V或AC220V供電、測溫通道1-32路（可擴展）、提供標準的RS485通訊接口，可將溫度信息遠傳至后臺。專為電力開關柜實時在線溫度檢測開發，安裝靈活、通道配置靈活可根據用戶需求定制，可外接華光天銳標準的液晶顯示儀表。 該產品體積小巧，適合組網使用。

應用場景： 1）開關柜母線，靜觸頭； 2）開關和電纜接頭； 3）變壓器繞組等。

咨詢熱線：0591-83841511

熒光光纖探頭

光纖探頭由ST接頭、光纖光纜、末端感溫端三部分組成。ST接頭是與光電模塊的連接部分；光纖光纜為傳光部分，內部為石英光纖，石英光纖外部有涂覆層和包層，最外部為特氟龍保護套；末端感溫端含有感溫稀土材料，用于產生含有溫度信息的光信號；光纖整體耐200℃高溫，外表直徑為3mm。長期彎曲半徑13.2cm。短期彎曲半徑4.4cm。光纖引出線對地距離為0.4m的情況下，耐受工頻電壓100KV，持續時間5min。

熒光測溫的優勢明顯，非常適合在高壓電磁場環境中，例如變壓器繞組溫度、開關柜觸頭溫度以及高壓電纜接頭溫度等應用。目前市場上廣泛使用的熒光光纖測溫裝置有3路、4路、6路、9路、12路、16、17、32等多通道的測溫裝置，可以在開關柜觸點、母排溫度、干式變壓器繞組測溫等有著廣泛的應用。

多路熒光光纖測溫變送器技術參數

以下參數為標準參數展示，可根據客戶具體需求定制，來電咨詢更加及時回復：0591-83841511

注：DC24V或AC220V供電、測溫通道1-32路（可擴展）、提供標準的RS485通訊接口，可將溫度信息遠傳至后臺。專為電力開關柜實時在線溫度檢測開發，安裝靈活、通道配置靈活可根據用戶需求定制，可外接華光天銳標準的液晶顯示儀表。 該產品體積小巧，適合組網使用。

應用場景： 1）開關柜母線，靜觸頭； 2）開關和電纜接頭； 3）變壓器繞組等。

咨詢熱線：0591-83841511

熒光光纖探頭

光纖探頭由ST接頭、光纖光纜、末端感溫端三部分組成。ST接頭是與光電模塊的連接部分；光纖光纜為傳光部分，內部為石英光纖，石英光纖外部有涂覆層和包層，最外部為特氟龍保護套；末端感溫端含有感溫稀土材料，用于產生含有溫度信息的光信號；光纖整體耐200℃高溫，外表直徑為3mm。長期彎曲半徑13.2cm。短期彎曲半徑4.4cm。光纖引出線對地距離為0.4m的情況下，耐受工頻電壓100KV，持續時間5min。

電抗器為什么需要使用熒光光纖測溫系統

電抗器內部同時具有強工頻磁場和高電場。電抗器實施光纖測溫不受電抗器內部強工頻磁場和高電場影響。對電抗器內部溫度進行監控，當電抗器發送異常或故障時，電抗器的故障區域發熱，溫度上升。通過對溫度進行監測可以判斷電抗器的運行狀態，從而達到保護電抗器的目的。一般的溫度測量裝置無法進行電抗器內部溫度的測量，從而為解決這一難題，我公司研發的熒光式光纖測溫系統就能通過其不受干擾且耐高溫高壓的特性來解決這一難題。

電抗器光纖測溫系統技術參數

以下參數為標準參數展示，可根據客戶具體需求定制，來電咨詢更加及時回復：0591-83841511

注：本傳感器無線校準，也無需用戶手動校準，系統采用自適應測量，無需LD值校準。

我司已有實際高壓電抗器監測系統應用案例，可直接投入使用。咨詢熱線：0591-83841511

產品功能選型

微波行業熒光光纖測溫系統的特點

微波屬于超高頻電磁波，會存在強電磁場，當用常規溫度傳感器 ( 如 ：熱電偶、PT100熱電阻等 ) 測溫時，金屬材料制作的測溫探頭及導線在高頻電磁場下產生感應電流，對溫度測量的準確性和穩定性造成嚴重干擾，使溫度值誤差或者無法進行穩定的溫度測量。因此，福州華光天銳自主研發的熒光光纖測溫系統是微波場下無干擾的溫度傳感器。微波光纖測溫系統利用了光纖熒光測溫對電磁輻射場免疫的特點實現了在超高頻、強電磁場及重干擾的環境中準確地對微波腔內待加熱物體的溫度測量 ；并且通過熒光溫度傳感器的探頭，實現了準確地測溫。

光纖溫度傳感器本質安全、抗強電磁干擾、電絕緣性好、性能穩定、耐腐蝕、壽命長； 測溫精度高，測溫量程范圍寬，測溫通道數配置靈活； 安裝簡便，組網靈活數據傳輸標準化，性價比高，質量穩定； 高頻、微波類設備溫度監控首選產品。

微波設備熒光光纖測溫變送器 技術參數

以下參數為標準參數展示，可根據客戶具體需求定制，來電咨詢更加及時回復：0591-83841511

醫療行業光纖測溫標準

1、光纖測溫設備能同時測量多個不同部位的溫度和顯示情況。

2、光纖測溫準確度高，誤差小。

3、光纖測溫設備可以在自動控溫模式下工作。

4、抗干擾，能在高磁場環境下溫度運行。

熒光光纖測溫系統醫療行業應用范圍

微波理療儀

微波腫瘤熱療設備

核磁共振設備等

熒光光纖探頭

光纖探頭由ST接頭、光纖光纜、末端感溫端三部分組成。ST接頭是與光電模塊的連接部分；光纖光纜為傳光部分，內部為石英光纖，石英光纖外部有涂覆層和包層，最外部為特氟龍保護套；末端感溫端含有感溫稀土材料，用于產生含有溫度信息的光信號；光纖整體耐200℃高溫，外表直徑為3mm。長期彎曲半徑13.2cm。短期彎曲半徑4.4cm。光纖引出線對地距離為0.4m的情況下，耐受工頻電壓100KV，持續時間5min。

• 溫控器由熒光光纖溫度傳感探頭、光電轉換模塊和控制系統組成。
• 熒光光纖溫度傳感器屬于重要部件，溫控器擁有熒光光纖的獨立知識產權和發明專利。
• 熒光光纖溫度傳感探頭可直接安裝在被測點上，每臺變壓器配置7路光纖溫度傳感探頭，主要監測對象為：三相繞組及鐵芯。
• 具有超溫報警、超高溫跳閘、外殼開門報警等功能。
• 具有液晶顯示屏（液晶屏顯示區域不小于6寸）、LED顯示燈和操作鍵盤，可通過鍵盤設置和修改各種定值和參數，報警和跳閘溫度值可根據用戶需求進行設置。
• 具有遠程通信功能，并帶時標功能，通信采用RS485標準接口、以太網接口，通信協議采用對用戶完全開放的國際標準規約。
• 超溫報警和超高溫跳閘等信息既可通過通信口輸出，還有無源硬接點方式輸出。
• 溫控器帶4～20mA模擬電流輸出功能。
• 風機為單相風機，除受溫度控制器控制外，風機能夠手動啟停，同時具備風機運行信號信息、風機故障信息通過接點方式輸出。
• 溫控器具有數據存儲功能，在裝置故障或失電時所有數據不會丟失。
• 溫控器能適應地鐵環境溫度和濕度，不出現死機、誤動、拒動現象。
• 溫控器內部元器件有明顯的永久標識，標識不受更換元器件的影響。
• 溫控器具有防止測溫光纖開路時的跳閘功能。
• 可適應高壓、高溫、強電磁等惡劣的使用環境。

軌道交通光纖溫控器性能

電源：AC/DC 220V，電壓允許偏差–15%～+10%，直流電源電壓紋波系數不大于5%。

接點容量： 風機輸出接點容量：5A/250V AC

控制輸出接點容量：5A/250V AC或DC。

采用觸式測量方式，光纖采用200um石英光纖；光纖曲折半徑不大于17mm；探頭直徑不大于2mm。

測量精度：0級

分辨率：1℃

控制誤差≤±5℃

測溫范圍：-30~200℃

滿足JB/T 7631-2016《變壓器用電子溫控器》、GB/T17626-2008《電磁兼容 試驗和測量技術》中的要求，提供相關電磁兼容性試驗報告。

光纖滿足100kV絕緣耐壓強度，提供省級產品質量檢驗研究院出具的檢驗測告。

環網柜的內部電纜接頭由于各種原因很容易發熱，從而產生溫度升高，容易引發氧化問題，導致電纜實際的使用壽命大幅度降低，并且還可能產生爆炸、絕緣擊穿等一系列的危害，甚至還會出現大面積的停電事故，最終影響整個電網的運行安全。福州華光天銳自主研發的熒光光纖測溫裝置，可以檢測環網柜中的電纜接頭溫度。基于熒光光纖測溫原理研發的環網柜測溫系統可以測量各種接頭溫度，通過多個客戶案例也可以證實，熒光光纖測溫系統可以在環網柜電纜接頭溫度檢測中使用。

環網柜電纜接頭熒光光纖測溫系統本質安全、抗強電磁干擾、電絕緣性好、性能穩定、耐腐蝕、壽命長； 測溫精度高，測溫量程范圍寬，測溫通道數配置靈活； 安裝簡便，組網靈活數據傳輸標準化，性價比高，質量穩定；電力環網柜電纜接頭、絕緣塞、肘型頭等溫度監控首選產品。
熒光光纖溫度傳感器檢測環網柜電纜接頭溫度的系統能夠實現數據管理功能的完善，并且也可以滿足環網柜在線溫度監測的實際需求。環網柜電纜接頭光纖測溫系統采用的是熒光式光纖測溫裝置，該裝置的傳感探頭無金屬材料，采用的是進口石英光纖，具有完全的電絕緣性，不受高壓、強電磁場的影響，抗化學腐蝕和無污染，而且測溫探頭通過我公司的加工處理加大了測溫面積，可測量電纜接頭外壁的溫度，并且響應速度快，安裝簡單，耐高溫。同時該系統還提供了遠程傳輸，方便客戶在任意電腦端安裝通訊軟件并遠程監控。

堵頭測溫肘型頭光纖測溫裝置特點：

1、光纖溫度傳感器內置于環網柜 T 型接頭的絕緣塞內，光纖傳感器直接與堵頭尾部的金屬件接觸，實時監測 T 型接頭內的溫度情況；

2、光纖傳感器在堵頭澆注時嵌入到產品內部，與堵頭完全嵌合，不改變堵頭及電纜頭的原有形態，不降低電纜頭及整柜的性能；

3、預置光纖傳感器后的堵頭及整機可正常通過局放試驗及耐壓等試驗；

4、光纖傳感器柔韌性好、物理硬度高、不易損傷、使用壽命長；

5、傳感器可根據需求訂制，訂制內容包括：傳感器長度、探頭類型、傳感器護套材質（陶瓷、玻璃、塑膠或其他絕緣材質）；

6、光纖溫度傳感器響應快、準確性及穩定性高、絕緣性好、壽命長，免維護；

7、溫度信號輸出為數字信號，可在后臺做個性化應用，如報警、預警通知、遠程監控等，也可將溫度信息接入到其他系統。

電纜接頭熒光光纖測溫變送器 技術參數

以下參數為標準參數展示，可根據客戶具體需求定制，來電咨詢更加及時回復：0591-83841511

注：DC24V或AC220V供電、測溫通道1-6路（可擴展）、提供標準的RS485通訊接口，可將溫度信息遠傳至后臺。專為環網柜電纜接頭實時在線溫度檢測開發，安裝靈活、通道配置靈活可根據用戶需求定制，可外接華光天銳標準的液晶顯示儀表。

熒光光纖探頭

光纖探頭由ST接頭、光纖光纜、末端感溫端三部分組成。ST接頭是與光電模塊的連接部分；光纖光纜為傳光部分，內部為石英光纖，石英光纖外部有涂覆層和包層，最外部為特氟龍保護套；末端感溫端含有感溫稀土材料，用于產生含有溫度信息的光信號；光纖整體耐200℃高溫，外表直徑為3mm。長期彎曲半徑13.2cm。短期彎曲半徑4.4cm。光纖引出線對地距離為0.4m的情況下，耐受工頻電壓100KV，持續時間5min。

6通道熒光光纖測溫系統參數

(以下為標準參數，具體可根據客戶需求定制化，需要詳細功能資料請聯系公司電話：0591-83841511)

熒光光纖測溫系統簡介

熒光光纖測溫裝置將熒光與光纖溫度傳感器結合起來對溫度進行測量,可以簡單有效的利用熒光光纖材料的固有特性,配合以光電檢測技術,可使熒光光纖測溫系統能夠在具有強電磁干擾存在的惡劣場合正常運行,光纖測溫系統一般釆用石英光纖作為傳感探頭和傳輸介質,通過光信號的調制,使得信號幅值損耗低,具有高靈敏度、高響應和高分辨率的特點,并且能夠將信號傳輸到遠離惡劣的現場環境的地方,使光電器件穩定運行,大大降低了環境對溫度測量的影響。在某些特殊情況下,可以適當彎曲光纖來傳輸光信號,以適于現場安裝使用。

該產品在高電壓、強電磁干擾等特殊環境下測溫有著獨特的技術優勢。其中變送器使用的熒光式光纖溫度傳感器的溫度熱點與測量信號接收部分沒有使用電氣連接，能長期高精度和高穩定度工作，這大大提高了其應用范圍。與此同時，光纖測溫變送器有效地解除高壓斷路器或電纜頭處于過高溫環境下使用而縮短壽命，甚至燒毀斷路器或電纜，不利于開關柜的安全運行等隱患。變送器的精度及靈敏度高且耐高壓防腐蝕、可遠程監測、壽命長，體積小、使得儀表維護簡易方便，運輸安全。其內部模塊化集成設計，美觀合理。

熒光光纖測溫系統特點

光纖末端探頭貼在被測體表面測量溫度

測溫光纖對電磁場干擾免疫

對高壓絕緣、防燃防爆

單點測溫、數字信號輸出

光纖探頭最小可達600um

變送器小巧、安裝簡便

熒光光纖測溫探頭

光纖探頭由ST接頭、光纖光纜、末端感溫端三部分組成。ST接頭是與光電模塊的連接部分；光纖光纜為傳光部分，內部為石英光纖，石英光纖外部有涂覆層和包層，最外部為特氟龍保護套；末端感溫端含有感溫稀土材料，用于產生含有溫度信息的光信號；光纖整體耐200℃高溫，外表直徑為3mm。長期彎曲半徑13.2cm。短期彎曲半徑4.4cm。光纖引出線對地距離為0.4m的情況下，耐受工頻電壓100KV，持續時間5min

液晶顯示儀表

液晶顯示儀表與熒光光纖測溫變送器配套使用，通過RS485通訊接口采集變送器傳輸過來的溫度信息，實時顯示探頭溫度。該液晶顯示儀表提供一路與變送器連接的RS-485通訊接口。該顯示儀表可設置兩重超溫報警門限值，可設置測溫路數；該液晶儀表適用于高壓類開關柜、變壓器、變頻器、電抗器等設備。本儀表外觀簡便、穩定性高、性能良好。

4路熒光光纖測溫技術參數

以下參數為標準參數展示，可根據客戶具體需求定制，來電咨詢更加及時回復：0591-83841511

注：DC24V或AC220V供電、測溫通道4路（可擴展）、提供標準的RS485通訊接口，可將溫度信息遠傳至后臺。專為電力開關柜實時在線溫度檢測開發，安裝靈活、通道配置靈活可根據用戶需求定制，可外接華光天銳標準的液晶顯示儀表。 該產品體積小巧，適合組網使用。

應用場景： 1）開關柜母線，靜觸頭； 2）開關和電纜接頭； 3）變壓器繞組等。

咨詢熱線：0591-83841511

熒光光纖探頭

光纖探頭由ST接頭、光纖光纜、末端感溫端三部分組成。ST接頭是與光電模塊的連接部分；光纖光纜為傳光部分，內部為石英光纖，石英光纖外部有涂覆層和包層，最外部為特氟龍保護套；末端感溫端含有感溫稀土材料，用于產生含有溫度信息的光信號；光纖整體耐200℃高溫，外表直徑為3mm。長期彎曲半徑13.2cm。短期彎曲半徑4.4cm。光纖引出線對地距離為0.4m的情況下，耐受工頻電壓100KV，持續時間5min。
